ArduinoでステッピングモーターをA4988で制御する方法【回路図・コード・脱調対策まで徹底解説】

「ステッピングモーターって、サーボモーターと何が違うの？」「A4988ってよく名前を見るけど、どうやって使うの？」

こんな疑問を持ったことがある方、多いんじゃないでしょうか。

ステッピングモーターは位置制御が得意なモーターで、3Dプリンターや自動カーテン、CNCマシンなど「ここまで正確に動かしたい」という場面で大活躍します。サーボモーターと違ってフィードバックなしで角度を管理できるのが最大の魅力ですよね。

今回は、Arduinoとドライバモジュール「A4988」を組み合わせて、ステッピングモーターを動かすところから、実際の現場で問題になりやすい脱調（ステップ飛び）の対策まで、一気に解説します！

✅ 対象読者：Arduino基礎（Lチカ程度）を経験したことがある方
✅ 難易度：初〜中級者向け

Contents

ステッピングモーターとA4988の基礎知識
- ステッピングモーターとは？
- A4988ドライバモジュールとは？
必要な部品と回路の作り方
Arduinoスケッチ：まずは基本の回転から
マイクロステッピングで動きをなめらかに
脱調（ステップ飛び）の原因と対策
- 脱調の主な原因と対策一覧
- 加速カーブ（ランプアップ）の実装
まとめ

ステッピングモーターとA4988の基礎知識

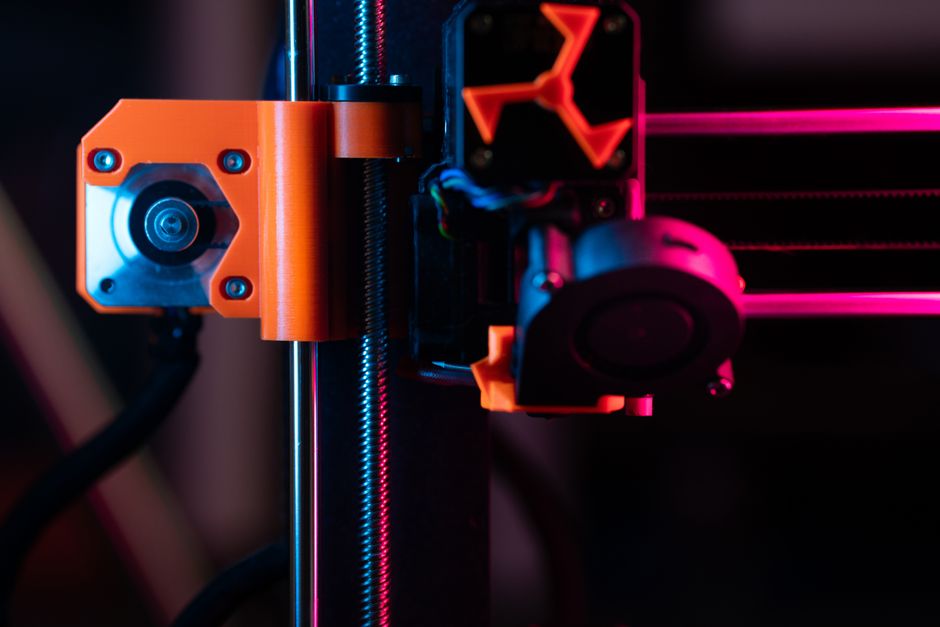

stepper motor arduino / Photo by Jakub Zerdzicki via Pexels

ステッピングモーターとは？

ステッピングモーター（パルスモーターとも言います）は、パルス信号1つにつき決まった角度だけ回転するモーターです。

イメージとしては「時計の秒針が1秒ごとにカチッと動く」感じ。連続回転じゃなく、ステップ単位でコマを進めるので、制御がとても正確なんです。

よく使われるバイポーラ型28BYJ-48（5V）やNEMA17がArduinoプロジェクトでは定番です。今回はNEMA17を前提に話を進めます。

A4988ドライバモジュールとは？

A4988はバイポーラステッピングモーターの専用ドライバICです。Arduinoから2本の信号線（STEPとDIR）を受け取るだけで、モーターへの複雑なコイル制御をすべて内部でやってくれます。

ArduinoだけでステッピングモーターのコイルをH橋で直接制御するのはかなり大変なので、A4988モジュール（数百円）を使うのが現実的です。

主な特徴はこのとおりです：

電源電圧：8〜35V（モーター用）、3.3〜5V（ロジック用）
最大電流：1A連続（放熱なし）、2A（放熱あり）
マイクロステッピング対応（1/1〜1/16）
過熱・過電流保護機能あり

必要な部品と回路の作り方

用意するもの

Arduino UNO（または互換機）
A4988ステッピングドライバモジュール
NEMA17ステッピングモーター（1.8°/ステップ）
12V電源（モーター用。USBだけでは動かせません！）
100µF電解コンデンサ × 1（電源ノイズ対策）
ブレッドボード・ジャンパ線

回路の接続方法

まず接続の全体像を把握しましょう。A4988モジュールのピン配置はこうなっています：

A4988ピン名	接続先
VMOT	12V電源(+)
GND（VMOT側）	12V電源(−)
VDD	Arduino 5V
GND（VDD側）	Arduino GND
STEP	Arduino デジタルピン3
DIR	Arduino デジタルピン2
ENABLE	Arduino GND（常時有効）
1A・1B・2A・2B	モーターコイル（A相・B相）
MS1・MS2・MS3	マイクロステップ設定（後述）

⚠️ 重要な注意点が2つあります：

100µFコンデンサをVMOTとGND間に必ず入れること。モーター起動時の電源スパイクでA4988が壊れることがあります。
モーターを接続したままA4988に電源を入れること。モーター未接続で電源ONするとA4988が即死する場合があります。

電流制限（Vref）の設定

A4988には電流を制限するトリマポテンショメーターが付いています。設定しないとモーターに過電流が流れ、発熱・破損の原因になります。

設定式はこうです：

Vref = Imax × 8 × Rs

NEMA17の定格電流が1Aで、A4988基板の検出抵抗（Rs）が0.1Ωの場合：

Vref = 1.0 × 8 × 0.1 = 0.8V

電源ON状態でGNDと基板上のポテンショメーター中央をテスターで測りながら、ドライバーで0.8V付近に調整してください。

Arduinoスケッチ：まずは基本の回転から

接続と電流設定ができたら、いよいよArduinoのコードを書きましょう。

// ステッピングモーター基本制御スケッチ（A4988使用）
// 1回転（200ステップ）を正転→1秒待機→逆転で繰り返す

const int STEP_PIN = 3; // STEPピン
const int DIR_PIN  = 2; // DIRピン

void setup() {
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN,  OUTPUT);
}

// 指定したステップ数だけモーターを動かす関数
void moveMotor(int steps, bool clockwise, int stepDelayUs) {
  // 方向を設定（HIGH=正転、LOW=逆転）
  digitalWrite(DIR_PIN, clockwise ? HIGH : LOW);
  delay(1); // 方向切り替え後の安定待ち（重要！）

  for (int i = 0; i < steps; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(stepDelayUs); // HIGH保持時間
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(stepDelayUs); // LOW保持時間
  }
}

void loop() {
  // 正転：200ステップ（1.8°×200＝1回転）、1ステップあたり2000µs
  moveMotor(200, true,  2000);
  delay(1000); // 1秒停止

  // 逆転：200ステップ
  moveMotor(200, false, 2000);
  delay(1000);
}

ポイントをまとめるとこんな感じです：

stepDelayUs（ステップ間隔）を短くするほど速く回転する。ただし短すぎると脱調する
DIR_PINを切り替えた直後にdelay(1)を入れると安定する
NEMA17（1.8°/ステップ）は200ステップ＝1回転

マイクロステッピングで動きをなめらかに

A4988のMS1・MS2・MS3ピンを組み合わせることで、1ステップをさらに細かく分割できます。

MS1	MS2	MS3	分割数	1回転のステップ数
LOW	LOW	LOW	フルステップ（1/1）	200
HIGH	LOW	LOW	1/2ステップ	400
LOW	HIGH	LOW	1/4ステップ	800
HIGH	HIGH	LOW	1/8ステップ	1600
HIGH	HIGH	HIGH	1/16ステップ	3200

たとえば1/16マイクロステッピングを使うと、動きがとてもなめらかになります。ただし1回転に必要なステップ数が増えるので、stepDelayUsを短くするか、回転速度が落ちることを覚えておきましょう。

// 1/16マイクロステッピングで角度指定回転
// MS1=HIGH, MS2=HIGH, MS3=HIGHにピン設定済みの想定

const int STEPS_PER_REV = 3200; // 200 × 16

void rotateDegrees(float degrees, bool clockwise) {
  // 指定角度に必要なステップ数を計算
  int steps = (int)(degrees / 360.0 * STEPS_PER_REV);
  moveMotor(steps, clockwise, 500); // 500µs間隔
}

void loop() {
  rotateDegrees(90.0, true);  // 90度正転
  delay(500);
  rotateDegrees(90.0, false); // 90度逆転
  delay(500);
}

脱調（ステップ飛び）の原因と対策

実際に動かしてみると「あれ？なんか回転がズレてる…」という経験をすることがあります。これが脱調です。

脱調とは、Arduinoがパルスを送ったのにモーターがついてこられず、ステップを飛ばしてしまう現象です。

脱調の主な原因と対策一覧

原因	対策
ステップ間隔（stepDelayUs）が短すぎる	値を大きくして速度を落とす
電流制限（Vref）が低すぎる	Vrefを適切な値に再調整する
モーター電源電圧が不足している	12V以上の安定した電源を使う
負荷が大きすぎる	減速機構を追加・モーターを強いものに変更
急加速・急停止している	加速カーブ（ランプアップ）を実装する
電源ノイズ	コンデンサをVMOT-GND間に追加

加速カーブ（ランプアップ）の実装

脱調対策として最も効果的なのが加速カーブの実装です。いきなりフルスピードで動かさず、少しずつ速度を上げていきます。

// 加速・定速・減速のランプ制御
void moveWithRamp(int steps, bool clockwise) {
  int rampSteps = steps / 4; // 全体の1/4を加速・減速に使う
  int maxDelay  = 3000;      // 最低速（µs）
  int minDelay  = 800;       // 最高速（µs）

  digitalWrite(DIR_PIN, clockwise ? HIGH : LOW);
  delay(1);

  for (int i = 0; i < steps; i++) {
    int currentDelay;

    if (i < rampSteps) {
      // 加速フェーズ：delayを徐々に短く
      currentDelay = map(i, 0, rampSteps, maxDelay, minDelay);
    } else if (i > steps - rampSteps) {
      // 減速フェーズ：delayを徐々に長く
      currentDelay = map(i, steps - rampSteps, steps, minDelay, maxDelay);
    } else {
      // 定速フェーズ
      currentDelay = minDelay;
    }

    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(currentDelay);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(currentDelay);
  }
}

ここが重要です：
