ArduinoとリレーモジュールでAC家電をスマート制御する方法【回路図・安全対策・スマートホーム応用まで解説】

「照明やコンセントをArduinoで自動制御したい！」「スマートホームを自作してみたいけど、AC100Vって触って大丈夫？」

そんな疑問を持っている方、多いんじゃないでしょうか。

今回はArduinoとリレーモジュールを組み合わせて、家庭用AC100V機器（照明・扇風機・コンセントなど）をプログラムから制御する方法をゼロから解説します。回路図・コード・安全対策、さらにスマートホームへの応用まで一気にカバーしますよ🔌

⚠️ 注意：この記事ではAC100Vを扱います。正しい知識と安全対策を必ず確認してから作業してください。不安な方はDC回路での動作確認を先に行うことをおすすめします。

Contents

そもそもリレーモジュールって何？
必要な部品リスト
回路図：Arduinoとリレーモジュールの配線
基本コード：タイマーで照明をON/OFF
応用コード：シリアル通信でスマホ・PCから制御
スマートホーム応用：時刻連動の自動制御
⚠️ 安全対策：必ず読んでください
まとめ

そもそもリレーモジュールって何？

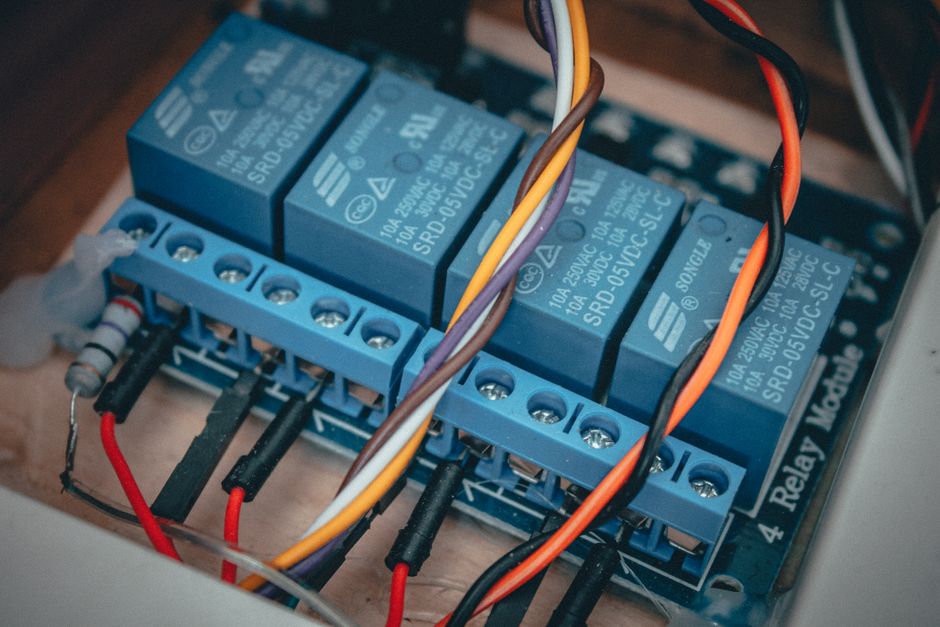

smart home relay switch / Photo by Malte Luk via Pexels

リレーとは、小さな電気信号で大きな電流のON/OFFを切り替えるスイッチのことです。

イメージとしては「電磁石の力でスイッチを物理的にカチっと切り替える部品」と思ってください。

Arduinoの出力電圧は5V・最大40mAほど。一方、家庭用AC100Vは数アンペアが流れます。直接つなぐのはもちろんNG。そこでリレーが「絶縁しながら橋渡し」をしてくれるわけです。

市販のリレーモジュール（5V駆動・1チャンネル〜8チャンネル）を使えば、Arduinoと接続するだけですぐ使えます。秋月電子やAmazonで300〜1000円程度で手に入りますよ。

必要な部品リスト

Arduino UNO（またはNano・Mega）
5V対応リレーモジュール（1チャンネル）
AC100V対応の電源タップ or 照明器具（被制御機器）
ジャンパーワイヤー（オスーメス）
USBケーブル・PC

⚠️ AC配線には電気工事士の資格が必要な作業が含まれる場合があります。コンセントの分解・直結作業は有資格者が行うか、既製品の延長ケーブルを改造する形で対応しましょう。

回路図：Arduinoとリレーモジュールの配線

まずはArduino↔リレーモジュール間のDC配線から確認しましょう。


【Arduinoとリレーモジュールの接続】

リレーモジュール側   Arduino UNO側
─────────────────────────────────
VCC              → 5V
GND              → GND
IN（信号ピン）   → デジタルピン 7番

【ACラインの接続（リレー端子）】

AC電源の片側（L線）→ リレーのCOM端子
リレーのNO端子   → 家電の片側
家電のもう片側   → AC電源のN線（直結）

ポイントをまとめるとこんな感じです👇

COM（Common）：ACラインを入力する端子
NO（Normally Open）：リレーOFF時は開放、ON時に導通する端子
NC（Normally Closed）：リレーOFF時に導通、ON時に開放する端子（今回は使用しない）

リレーモジュールには「LOW アクティブ」と「HIGH アクティブ」の2種類があります。多くの市販品はLOWアクティブ（信号ピンにLOWを送るとリレーがON）なので、コードの書き方に注意が必要です。

基本コード：タイマーで照明をON/OFF

まずはシンプルに、5秒ON→5秒OFFを繰り返す基本スケッチです。

// リレーモジュールで家電をタイマー制御するスケッチ
// LOWアクティブのリレーモジュールを想定しています

const int RELAY_PIN = 7;  // リレー制御ピン

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  // 起動時はリレーをOFF（LOWアクティブなのでHIGHでOFF）
  digitalWrite(RELAY_PIN, HIGH);
  Serial.begin(9600);
  Serial.println("リレー制御スタート！");
}

void loop() {
  // 家電をONにする
  digitalWrite(RELAY_PIN, LOW);  // LOWでリレーON
  Serial.println("家電 ON");
  delay(5000);  // 5秒待つ

  // 家電をOFFにする
  digitalWrite(RELAY_PIN, HIGH);  // HIGHでリレーOFF
  Serial.println("家電 OFF");
  delay(5000);  // 5秒待つ
}

このスケッチの重要ポイントはここです：

LOWアクティブモジュールでは LOW → リレーON（家電ON）、HIGH → リレーOFF（家電OFF）
起動時に HIGH を送ることで「意図しない誤作動」を防いでいます
シリアルモニタで動作ログが確認できます

応用コード：シリアル通信でスマホ・PCから制御

次は、シリアルモニタ（またはPythonスクリプト）からコマンドを送って家電をON/OFFする実用的な例です。

// シリアルコマンドでリレーを手動制御するスケッチ
// 「1」を送るとON、「0」を送るとOFF

const int RELAY_PIN = 7;
bool relayState = false;  // 現在の状態を管理

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH);  // 起動時OFF
  Serial.begin(9600);
  Serial.println("コマンド待機中... 1=ON / 0=OFF");
}

void loop() {
  if (Serial.available() > 0) {
    char command = Serial.read();  // 1文字受け取る

    if (command == '1') {
      digitalWrite(RELAY_PIN, LOW);  // リレーON
      relayState = true;
      Serial.println("[ON] 家電をONにしました");
    }
    else if (command == '0') {
      digitalWrite(RELAY_PIN, HIGH);  // リレーOFF
      relayState = false;
      Serial.println("[OFF] 家電をOFFにしました");
    }
    else if (command == 's') {
      // 現在の状態を確認するコマンド
      Serial.print("現在の状態: ");
      Serial.println(relayState ? "ON" : "OFF");
    }
  }
}

シリアルモニタから 1 を送ると家電がON、0 を送るとOFF、s を送ると現在の状態が確認できます。これだけでもかなり実用的ですよね😊

スマートホーム応用：時刻連動の自動制御

さらに発展させると、RTC（リアルタイムクロック）モジュールと組み合わせて「毎朝7時に照明ON・23時にOFF」といった時刻連動制御も可能になります。

// DS3231 RTCモジュールと組み合わせたスケジュール制御の概念コード
// ライブラリ: RTClib（Adafruit）が必要

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;
const int RELAY_PIN = 7;

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH);  // 起動時OFF
  Serial.begin(9600);
  rtc.begin();
}

void loop() {
  DateTime now = rtc.now();  // 現在時刻を取得
  int currentHour = now.hour();

  // 7時〜23時の間は照明ON、それ以外はOFF
  if (currentHour >= 7 && currentHour < 23) {
    digitalWrite(RELAY_PIN, LOW);   // ON
  } else {
    digitalWrite(RELAY_PIN, HIGH);  // OFF
  }

  delay(60000);  // 1分ごとにチェック
}

このコードにさらに温度センサー・照度センサー・Wi-Fiモジュール（ESP8266など）を組み合わせれば、本格的なスマートホームの出来上がりです！
