Arduino入門！LEDとセンサーで始める電子工作【初心者向け完全ガイド】

「Arduinoって面白そうだけど、電子工作って難しそう…」そんなイメージを持っている方、多いんじゃないでしょうか。😊

でも実は、Arduinoは初心者にとって最高の入り口なんです。LEDをピカピカ光らせるだけでも、「自分でプログラムしたものが現実の世界で動く！」という感動があります。その体験、一度味わったらやみつきになりますよ。

今回は、Arduinoの基本からLEDの点滅、そして光センサーを使った少し発展的な回路まで、ステップごとに丁寧に解説していきます。ぜひ一緒に手を動かしながら読んでみてください！

Contents

🔧 この記事の対象読者・難易度
🤔 そもそもArduinoってなに？
📦 用意するもの
💡 STEP 1：LEDをチカチカさせてみよう（Lチカ）
- 回路のつなぎ方
- スケッチ（プログラム）を書こう
🌟 STEP 2：明るさを変えてみよう（PWM制御）
🔆 STEP 3：光センサーでLEDを自動制御しよう
- 光センサーの仕組み
- 回路のつなぎ方
🛠️ うまく動かないときのチェックリスト
📝 まとめ

🔧 この記事の対象読者・難易度

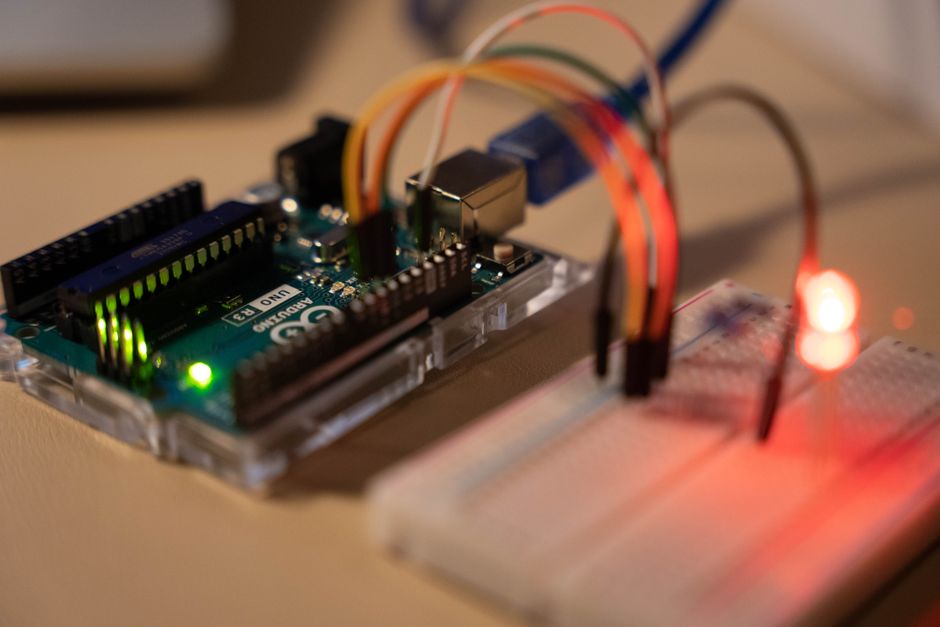

Arduino LED electronics / Photo by Chengxin Zhao via Pexels

✅ Arduinoを買ったけど何から始めればいいかわからない方
✅ プログラミングは少しかじったことがある初心者の方
✅ 電子工作に興味はあるけど回路が怖い方

難易度：★☆☆☆☆（入門）
必要なものは後ほど紹介しますが、Arduinoボードと数点の部品があればOKです。

🤔 そもそもArduinoってなに？

Arduinoとは、マイコン（小さなコンピュータ）が搭載された電子基板です。

イメージとしては「超小型のコンピュータ」で、センサーからデータを受け取ったり、LEDを光らせたり、モーターを動かしたりといった「現実世界との橋渡し役」をしてくれるものです。

特徴をざっくりまとめるとこんな感じです。

🟢 専用の開発環境（Arduino IDE）が無料で使える
🟢 C言語に近いシンプルな言語で書ける
🟢 部品が安く、入手しやすい
🟢 世界中に情報がたくさんある

「難しそう」を「できそう」に変えてくれる、そんな魔法のボードなんですよね。✨

📦 用意するもの

Arduino Uno（またはArduino互換ボード）
LED（赤・緑・青など好みで）
抵抗（220Ω〜330Ω程度）
光センサー（フォトレジスタ / CdSセル）
抵抗（10kΩ）
ジャンパーワイヤー（数本）
ブレッドボード
USBケーブル（Type-B）
PC（Arduino IDEをインストール済み）

初めての方は、これらがセットになった「Arduinoスターターキット」を探してみるのがおすすめです。バラバラで揃えるより手軽ですよ。

💡 STEP 1：LEDをチカチカさせてみよう（Lチカ）

電子工作の「Hello, World!」といえば、Lチカ（LEDを点滅させること）です。まずはここから始めましょう。

回路のつなぎ方

LEDの長い足（アノード側）を220Ωの抵抗を通してArduinoのデジタルピン13番に接続
LEDの短い足（カソード側）をArduinoのGND（グランド）に接続

⚠️ 抵抗を必ず入れてください。抵抗なしだと電流が流れすぎてLEDが壊れてしまいます。「電流の見張り役」だと思っておきましょう。

スケッチ（プログラム）を書こう

Arduino IDEを開いて、以下のコードを入力してみてください。

// Lチカ：LEDを1秒おきに点滅させるプログラム

void setup() {
  // 13番ピンを「出力モード」に設定する
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);  // LEDを点灯
  delay(1000);              // 1000ミリ秒（1秒）待つ
  digitalWrite(13, LOW);   // LEDを消灯
  delay(1000);              // 1秒待つ
}

ポイントをまとめるとこんな感じです 👇

setup()：電源が入ったとき最初に1回だけ実行される初期設定の場所
loop()：繰り返し実行されるメイン処理の場所
digitalWrite(13, HIGH)：13番ピンに電気を流す（LEDが光る）
delay(1000)：1000ミリ秒＝1秒待機する

コードを書いたら、矢印ボタン（→）でArduinoに書き込みしてみましょう。LEDがチカチカ光れば大成功です！🎉

🌟 STEP 2：明るさを変えてみよう（PWM制御）

点滅するだけじゃ物足りなくなってきましたか？😄 次はLEDの明るさをなめらかに変化させる方法を試してみましょう。

これを実現するのがPWM（パルス幅変調）という仕組みです。難しい言葉ですが、イメージとしては「電気をものすごく速くON/OFFを繰り返すことで、明るさを調整している」感じです。

ArduinoのPWM対応ピンは「～（チルダ）マーク」がついているピンです（3、5、6、9、10、11番）。LEDを9番ピンに差し替えて試してみましょう。

// フェード：LEDをゆっくり明るくして、またゆっくり暗くするプログラム

int ledPin = 9;       // PWM対応のピン9番を使用
int brightness = 0;   // 明るさの初期値（0〜255）
int fadeAmount = 5;   // 1ステップで変化させる量

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // 現在の明るさでLEDを点灯
  analogWrite(ledPin, brightness);

  // 明るさを変化させる
  brightness = brightness + fadeAmount;

  // 最大値(255)か最小値(0)に達したら方向を反転
  if (brightness <= 0 || brightness >= 255) {
    fadeAmount = -fadeAmount;
  }

  delay(30); // 30ミリ秒待って次のステップへ
}

ここが重要です ✅

analogWrite(ピン番号, 値)の値は0〜255で指定する
0が消灯、255が最大輝度
fadeAmountの符号を反転することで「増減の方向を切り替え」ている

実行すると、LEDがじわっと光って、じわっと消える……その繰り返しになります。なんかちょっと幻想的でいいですよね。😊

🔆 STEP 3：光センサーでLEDを自動制御しよう

いよいよセンサーとの組み合わせです！光センサー（フォトレジスタ）を使って、「暗くなったら自動でLEDが光る」回路を作ってみましょう。

光センサーの仕組み

フォトレジスタは、光の量によって電気抵抗が変化する部品です。明るいと抵抗が小さくなり、暗いと抵抗が大きくなります。つまり「光の量を電気信号に変えてくれる」センサーです。

回路のつなぎ方

フォトレジスタの片方の足を5Vピンに接続
もう一方の足をアナログピンA0と、10kΩ抵抗を通してGNDに接続（分圧回路）
LEDは先ほどと同様、220Ω抵抗を通してデジタルピン9番に接続

// 光センサー連動：暗くなったらLEDが自動で光るプログラム

int sensorPin = A0;  // 光センサーを接続するアナログピン
int ledPin = 9;      // LEDを接続するデジタルピン
int sensorValue = 0; // センサーの読み取り値を入れる変数

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600); // シリアルモニタでセンサーの値を確認する
}

void loop() {
  // センサーの値を読み取る（0〜1023の範囲）
  sensorValue = analogRead(sensorPin);

  // シリアルモニタに値を出力（動作確認に便利！）
  Serial.print("センサー値: ");
  Serial.println(sensorValue);

  // 暗い（センサー値が低い）ときにLEDを点灯
  if (sensorValue < 400) {
    digitalWrite(ledPin, HIGH); // 暗い → LED点灯
  } else {
    digitalWrite(ledPin, LOW);  // 明るい → LED消灯
  }

  delay(100); // 0.1秒おきに値を更新
}

ポイントをまとめるとこんな感じです 👇
