Arduinoと光センサー（CdSセル）で作る自動点灯ライト【分圧回路・キャリブレーション・常夜灯まで完全解説】

「暗くなったら自動でライトが点く仕組み、自分で作れたら面白そう…」そう思ったことはありませんか？😊

実はArduinoと光センサー（CdSセル）を組み合わせるだけで、市販の常夜灯と同じ「明るさ連動の自動点灯ライト」が自作できます。しかも回路の仕組みをきちんと理解しながら作れるのが、電子工作の醍醐味です。

この記事では、光センサーの分圧回路の仕組みから、analogReadのしきい値キャリブレーション手順、シリアルモニタを使ったデバッグ、そして「暗くなったら点灯する常夜灯」の完成例まで、ひとつひとつ丁寧に解説します。

※ LEDの基本的な点滅（Lチカ）やPWM制御については、以下の記事で詳しく扱っています。本記事では光センサーの活用に特化して深掘りしていきます。

Contents

🔧 この記事の対象読者・難易度
📦 用意するもの
💡 光センサー（CdSセル）とは？仕組みをざっくり理解しよう
- なぜ10kΩの抵抗とセットで使うの？→ 分圧回路の仕組み
🔌 回路のつなぎ方
- 光センサー（分圧回路）部分
- LED部分
📟 まずシリアルモニタでセンサー値を確認しよう
🎛️ しきい値のキャリブレーション手順
- キャリブレーションの手順
- チャタリング（誤作動）を防ぐヒステリシスの考え方
🌙 完成形：暗くなったら点灯する常夜灯スケッチ
- コードのポイント解説
🔍 シリアルモニタを使ったデバッグの実践
- よくあるトラブルと確認ポイント
🚀 発展：センサー値に比例してLEDの明るさを変える
📝 まとめ

🔧 この記事の対象読者・難易度

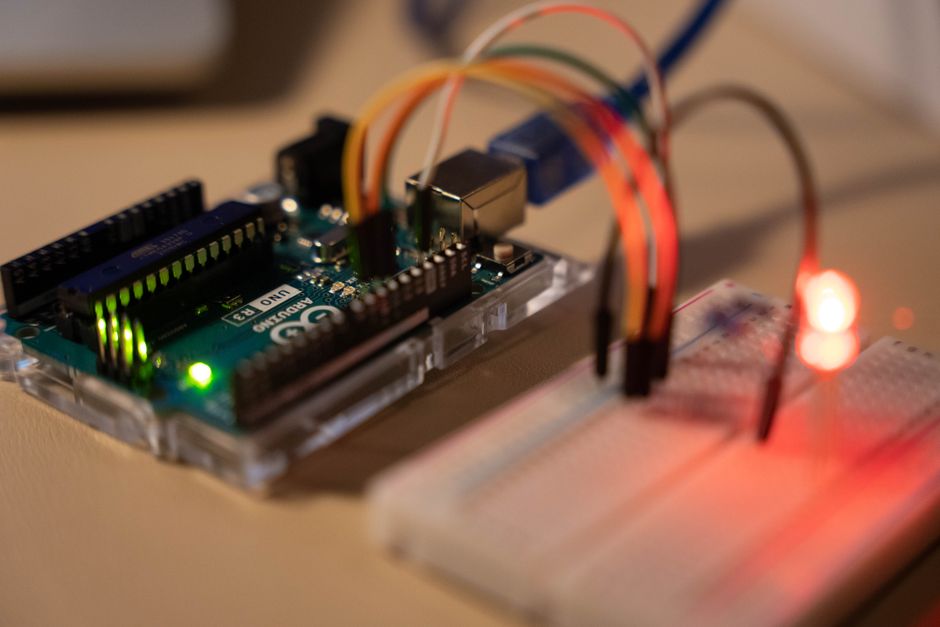

Arduino light sensor circuit breadboard / Photo by Chengxin Zhao via Pexels

✅ Arduinoで光センサーを使ってみたい方
✅ 分圧回路の仕組みをちゃんと理解したい方
✅ センサーのしきい値調整でつまずいている方
✅ シリアルモニタを使ったデバッグに慣れたい方

難易度：★★☆☆☆（初級〜初中級）
LEDのLチカ程度の経験があればスムーズに進められます。

📦 用意するもの

Arduino Uno（またはArduino互換ボード）
光センサー（フォトレジスタ / CdSセル）× 1
抵抗 10kΩ × 1（分圧回路用）
LED（色は好みで）× 1
抵抗 220Ω〜330Ω × 1（LED保護用）
ジャンパーワイヤー（数本）
ブレッドボード
USBケーブル（Type-B）
PC（Arduino IDEをインストール済み）

💡 光センサー（CdSセル）とは？仕組みをざっくり理解しよう

光センサー（フォトレジスタ、またはCdS＝硫化カドミウムセル）は、光の量によって電気抵抗が変化する部品です。

☀️ 明るいとき：抵抗が小さくなる（数百Ω〜数kΩ程度）
🌙 暗いとき：抵抗が大きくなる（数十kΩ〜数百kΩ程度）

つまり「光の強さを抵抗値という電気的な量に変換してくれる」センサーです。Arduinoはこの抵抗値の変化を電圧の変化として読み取ることで、明るさを数値として把握できます。

なぜ10kΩの抵抗とセットで使うの？→ 分圧回路の仕組み

光センサー単体をArduinoにつないでも、残念ながら「明るさ」は読み取れません。抵抗値の変化を電圧の変化に変換する回路が必要で、これを分圧回路（ボルテージディバイダ）と呼びます。

回路のイメージはこうです：

5V ──── [CdSセル] ──── A0（Arduinoのアナログピン）
                          |
                       [10kΩ抵抗]
                          |
                         GND

5VとGNDの間に「CdSセルの抵抗」と「10kΩの固定抵抗」が直列に並んでいます。このとき、A0ピンにかかる電圧は次の式で求まります。

A0の電圧 = 5V × 10kΩ ÷ (CdSの抵抗 + 10kΩ)

たとえば……

🌞 明るいとき（CdS抵抗 ≒ 1kΩ）：5V × 10 ÷ (1+10) ≒ 4.5V → 高い電圧
🌙 暗いとき（CdS抵抗 ≒ 100kΩ）：5V × 10 ÷ (100+10) ≒ 0.45V → 低い電圧

このように光の量が「A0にかかる電圧」として現れるようになります。ArduinoのanalogRead()はこの電圧を0〜1023の整数値に変換して読み取ります（5V → 1023、0V → 0）。

⚠️ 10kΩ抵抗はCdSセルと同じオーダーの抵抗値を選ぶのがポイントです。抵抗が小さすぎると暗い場合の変化が読み取りにくくなり、大きすぎると明るい場合の変化が潰れてしまいます。一般的なCdSセルには10kΩがよく合います。

🔌 回路のつなぎ方

ブレッドボード上に以下のように接続してください。

光センサー（分圧回路）部分

CdSセルの片方の足を 5Vピン に接続
もう一方の足を アナログピンA0 に接続
同じA0の接続点から 10kΩ抵抗 を通して GND に接続

LED部分

LEDの長い足（アノード）を 220Ω抵抗 を通して デジタルピン9番 に接続
LEDの短い足（カソード）を GND に接続

⚠️ LEDの保護抵抗（220Ω）は必ず入れてください。省略するとLEDが壊れます。

📟 まずシリアルモニタでセンサー値を確認しよう

いきなりLEDを制御するのではなく、まずセンサーがどんな値を返しているか確認するのが成功への近道です。シリアルモニタはArduino内蔵のデバッグツールで、センサー値をリアルタイムにPC画面で確認できます。

// センサー値確認スケッチ：シリアルモニタで光センサーの値を見る

void setup() {
  Serial.begin(9600); // シリアル通信を9600bpsで開始
}

void loop() {
  int sensorValue = analogRead(A0); // センサーの値を読む（0〜1023）

  Serial.print("センサー値: ");
  Serial.println(sensorValue);      // 値を改行付きで出力

  delay(200); // 0.2秒ごとに更新
}

このスケッチをArduinoに書き込んだら、Arduino IDE上部の虫眼鏡アイコン（または「ツール」メニュー）からシリアルモニタを開いてください。ボーレートを9600に合わせることを忘れずに。

センサーの上に手をかざして暗くしたり、明るい場所にかざしたりしながら数値の変化を観察しましょう。たとえばこんな結果が得られるはずです 👇

室内の蛍光灯下：センサー値 650〜750 前後
センサーを指で覆う（擬似的な暗闇）：センサー値 100〜250 前後
スマホのライトを直当て：センサー値 900〜1023 前後

※ 値は使用するCdSセルの個体差や室内環境によって大きく異なります。この観察が次のキャリブレーション作業の根拠になります。

🎛️ しきい値のキャリブレーション手順

「暗くなったらLEDを点灯する」には、「どの値以下になったら暗いとみなすか」のしきい値（threshold）を決める必要があります。これはコピペした数値で済む話ではなく、実際の環境に合わせたキャリブレーションが必要です。

キャリブレーションの手順

ステップ1：「点灯させたい暗さ」の値を記録する

先ほどのシリアルモニタ確認スケッチを使って、「ここより暗くなったらLEDを点けたい」と思う状況（たとえば部屋の電気を消した状態、夕暮れを模した状態など）でのセンサー値を記録します。

ステップ2：「消灯していてほしい明るさ」の値を記録する

次に「昼間の明るい状態でLEDは消えていてほしい」状況のセンサー値を記録します。

ステップ3：しきい値を2つの値の中間に設定する

たとえば、暗い状態が値200、明るい状態が値700であれば、しきい値は中間の400〜450あたりが妥当です。誤検知を防ぐため、両端の値からある程度余裕を持たせるのがコツです。

チャタリング（誤作動）を防ぐヒステリシスの考え方

しきい値をひとつだけ設定すると、センサー値がしきい値付近でわずかに揺れるたびにLEDがON/OFFを繰り返してしまいます（チャタリング）。これを防ぐためにヒステリシス（上限と下限を別々に設定する）という考え方を使います。

// ヒステリシスを使ったしきい値設定の例
// 点灯開始：センサー値が 350 以下になったら
// 消灯開始：センサー値が 500 以上になったら

#define THRESHOLD_ON  350  // この値以下になったらLED点灯
#define THRESHOLD_OFF 500  // この値以上になったらLED消灯

ON/OFFの境界に「幅」を持たせることで、センサー値が少々ばらついても安定した動作が実現できます。

🌙 完成形：暗くなったら点灯する常夜灯スケッチ

キャリブレーションで決めたしきい値を組み込んだ、常夜灯の完成スケッチです。シリアルモニタへの出力も残してあるので、動作確認しながら使えます。

// 自動点灯ライト完成版：暗くなったらLEDが光る常夜灯
// ヒステリシス付きで誤作動を防止

const int SENSOR_PIN   = A0;  // 光センサー（CdSセル）のアナログピン
const int LED_PIN      = 9;   // LEDのデジタルピン

// ★ 自分の環境に合わせてこの値を調整してください
const int THRESHOLD_ON  = 350; // この値以下になったらLED点灯
const int THRESHOLD_OFF = 500; // この値以上になったらLED消灯

bool ledState = false; // 現在のLEDの状態（false=消灯）

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(9600);
  Serial.println("=== 自動点灯ライト 起動 ===");
}

void loop() {
  int sensorValue = analogRead(SENSOR_PIN);

  // シリアルモニタでリアルタイム確認
  Serial.print("センサー値: ");
  Serial.print(sensorValue);
  Serial.print("  LED: ");
  Serial.println(ledState ? "点灯" : "消灯");

  // ヒステリシスを使った点灯・消灯判定
  if (!ledState && sensorValue <= THRESHOLD_ON) {
    // 現在消灯中 かつ しきい値以下になった → 点灯
    ledState = true;
    digitalWrite(LED_PIN, HIGH);
    Serial.println(">> 暗くなりました。LED点灯！");

  } else if (ledState && sensorValue >= THRESHOLD_OFF) {
    // 現在点灯中 かつ しきい値以上になった → 消灯
    ledState = false;
    digitalWrite(LED_PIN, LOW);
    Serial.println(">> 明るくなりました。LED消灯。");
  }

  delay(100); // 0.1秒ごとにセンサーを読む
}

コードのポイント解説

const int THRESHOLD_ON = 350：点灯開始のしきい値。自分の環境に合わせて変更してください
const int THRESHOLD_OFF = 500：消灯開始のしきい値。ONより高めに設定することでヒステリシスを実現
bool ledState：現在のLED状態を記憶する変数。「今点いているかどうか」を管理することで不要なdigitalWrite呼び出しを防ぎます
!ledState && sensorValue <= THRESHOLD_ON：消灯中にしきい値以下になったときだけ点灯処理を実行
ledState && sensorValue >= THRESHOLD_OFF：点灯中にしきい値以上になったときだけ消灯処理を実行

🔍 シリアルモニタを使ったデバッグの実践

「スケッチを書き込んだのにLEDが思うように動かない」……そんなときに頼りになるのがシリアルモニタです。上記の完成スケッチを書き込んだ状態でシリアルモニタを開くと、こんなログが流れるはずです。

=== 自動点灯ライト 起動 ===
センサー値: 712  LED: 消灯
センサー値: 698  LED: 消灯
センサー値: 421  LED: 消灯
センサー値: 312  LED: 消灯
>> 暗くなりました。LED点灯！
センサー値: 289  LED: 点灯
センサー値: 305  LED: 点灯
センサー値: 534  LED: 点灯
>> 明るくなりました。LED消灯。
センサー値: 650  LED: 消灯

よくあるトラブルと確認ポイント

❌ センサー値がずっと0か1023のまま変化しない

→ 分圧回路の接続を確認してください。CdSセルと10kΩ抵抗が直列に正しく接続されているか、A0ピンに中間点が接続されているかを見直しましょう。

❌ LEDがON/OFFを高速で繰り返す

→ THRESHOLD_ONとTHRESHOLD_OFFの差が小さすぎます。差を150〜200程度に広げてみてください。

❌ 暗くしてもLEDが点灯しない

→ シリアルモニタで暗い状態の実際の値を確認し、THRESHOLD_ONをその値より高く設定し直してください。

❌ シリアルモニタに文字化けした文字が出る

→ シリアルモニタ右下のボーレート設定が9600になっているか確認してください。スケッチのSerial.begin(9600)と一致させる必要があります。

🚀 発展：センサー値に比例してLEDの明るさを変える

「暗いほどLEDを明るく光らせる」という、より自然な常夜灯の動作にしてみましょう。map()関数を使うとセンサー値の範囲をPWMの範囲に変換できます。

※ PWM（analogWrite）自体の基礎は「Arduino入門｜電子工作初心者が最初に作るべきLEDプロジェクト5選」で詳しく解説しています。ここではセンサー値と連動させる部分に絞って説明します。

// 発展版：センサー値に応じてLEDの明るさを変える（PWMピン使用）

const int SENSOR_PIN = A0;
const int LED_PIN    = 9;  // PWM対応ピン（～マーク付き）

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(SENSOR_PIN); // 0〜1023

  // センサー値が低い（暗い）ほどLEDを明るく（255に近く）する
  // map(値, 入力最小, 入力最大, 出力最小, 出力最大)
  int brightness = map(sensorValue, 0, 1023, 255, 0);
  brightness = constrain(brightness, 0, 255); // 0〜255に収める

  analogWrite(LED_PIN, brightness);

  Serial.print("センサー値: ");
  Serial.print(sensorValue);
  Serial.print("  明るさ(PWM): ");
  Serial.println(brightness);

  delay(50);
}
